打捆机用户有福了,三分钟学会挂链不是梦

一、活塞与喂入拔叉同步调整

步骤1:喂入拔叉处于自然下垂位置;转动飞轮,大曲柄垂直向下略向前倾,进行挂(安装接头卡口方向与旋转方向相反)并涨紧链条。

步骤2:逆时针方向(箭头方向)转动飞轮,看到拔草叉尖到达最高点开始下落时,立即停,进行测量动刀与拔叉之间的间隙18~25mm之间,就OK了。

注意事项:如果测量数值误差较大,要将拔叉从新处于下垂位置,松开涨紧链轮,在齿轮箱外侧链轮上向前或向后跳动一节。数值大时,逆时针跳动,数值小时反之。

二、活塞与穿绳钢针的同步调整

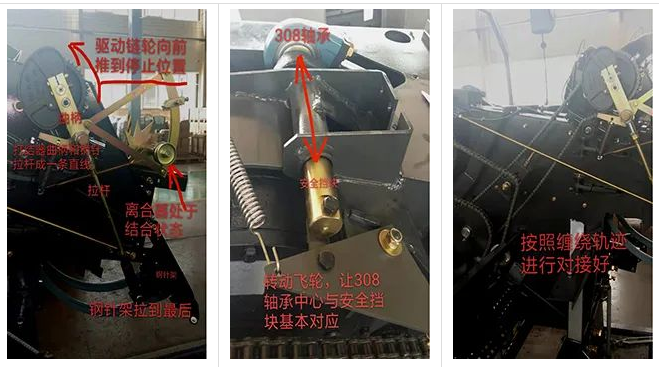

步骤1:钢针架拉到最后,打结器曲柄与钢针拉杆成一条直线,让离合器处于工作状态,用手向前推动驱动链轮,直到不能推动为止。转动飞轮让308轴承中心基本与安全挡块对应。进行挂(安装接头卡口方向与旋转方向相反)并涨紧链条

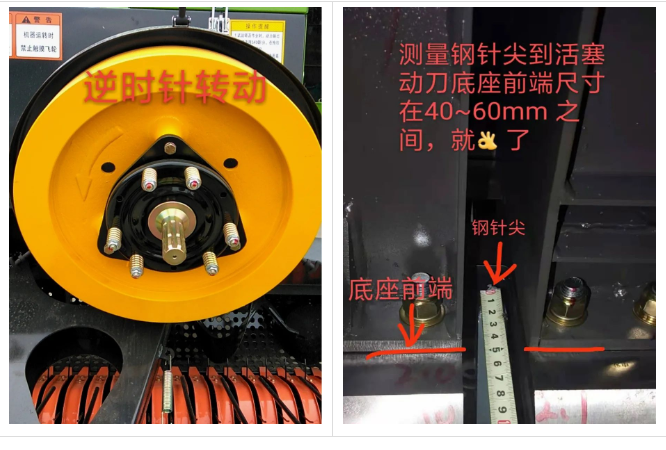

步骤2:逆时针方向(箭头方向)转动飞轮,待钢针尖与活塞刀座面平齐时,测量钢针尖到活塞动刀底座前端尺寸在40~60mm之间OK了。


注意事项:如果测量数值误差较大,松开涨紧链轮,在打结器驱动链轮上向前或向后跳动一节。数值大时,顺时针跳动,数值小时反之。


二、活塞与穿绳钢针的同步调整

步骤1:钢针架拉到最后,打结器曲柄与钢针拉杆成一条直线,让离合器处于工作状态,用手向前推动驱动链轮,直到不能推动为止。转动飞轮让308轴承中心基本与安全挡块对应。进行挂(安装接头卡口方向与旋转方向相反)并涨紧链条



步骤2:逆时针方向(箭头方向)转动飞轮,待钢针尖与活塞刀座面平齐时,测量钢针尖到活塞动刀底座前端尺寸在40~60mm之间OK了。


注意事项:如果测量数值误差较大,松开涨紧链轮,在打结器驱动链轮上向前或向后跳动一节。数值大时,顺时针跳动,数值小时反之。
